Топ измерительных щупов Renishaw для ЧПУ: как выбрать нужный
Измерительный щуп Renishaw на обрабатывающем центре – это не опция «для крупных заводов». Это инструмент, который сокращает время наладки до 90%, устраняет субъективность ручного замера и позволяет ловить отклонения прямо в цикле, не снимая деталь со стола. Вопрос не в том, нужен ли щуп, а в том, какой щуп выбрать – и именно здесь начинается путаница.
В линейке Renishaw больше двадцати моделей датчиков для шпинделя и привязки инструмента. Каждая заточена под свою задачу. Этот материал – практический гид: берём 6 ключевых моделей, присваиваем каждой роль и разбираем, что за ней стоит.
Содержание:
- Сравнительная таблица: 6 моделей
- OMP40-2 – самый популярный
- LP2DD – самый доступный
- OMP60 – самый универсальный
- RMP60 QE – лучший беспроводной
- TS27R – для привязки инструмента на фрезерном ОЦ
- OMP600 – для крупных станков
- Правила выбора: когда какой подходит
- Часто задаваемые вопросы
- Заключение
Сравнительная таблица: 6 моделей Renishaw
Быстрый обзор – кто есть кто в линейке, прежде чем погружаться в детали каждой модели.
| Модель | Тип передачи | Повторяемость | Тип станка | Роль |
|---|---|---|---|---|
| OMP40-2 | Оптическая | 1,0 мкм | Малые / средние ОЦ | Самый популярный |
| LP2DD | Проводная / инд. | 1,0 мкм | Любой с кабельным интерфейсом | Самый доступный |
| OMP60 | Оптическая | 1,0 мкм | Средние / большие ОЦ | Самый универсальный |
| RMP60 QE | Радио (FHSS) | 1,0 мкм | Большие / 5-осевые ОЦ | Лучший беспроводной |
| TS27R | Проводная (HSI) | 1,0 мкм | Фрезерные ОЦ (на столе) | Привязка инструмента |
| OMP600 | Оптическая | 0,25 мкм | Крупные / тяжёлые ОЦ | Для крупных станков |
Все датчики Renishaw для шпинделя – триггерные (контактные) 3D-системы. Они не заменяют КИМ для финального контроля, но позволяют выполнять привязку детали, контроль базовых размеров и обнаружение сбоев прямо на станке без снятия заготовки.

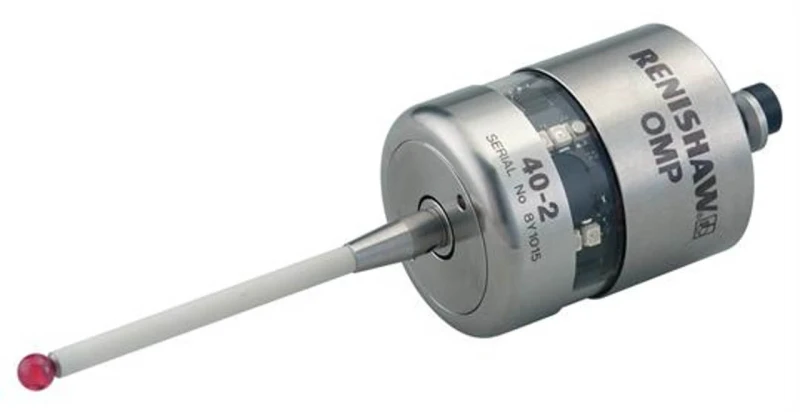

OMP40-2 – самый популярный
OMP40-2 – оптическая система Renishaw для малых и средних обрабатывающих центров. Это не просто «популярная модель»: в большинстве случаев именно она уже стоит на станке с завода или устанавливается в первую очередь при модернизации. Причина – оптимальный баланс характеристик и диаметра корпуса 40 мм.
Сверхкомпактный триггерный 3D-датчик с оптической передачей. Диаметр 40 мм, длина 50 мм – подходит для всех обрабатывающих центров, принимающих стандартный инструмент Ø40. Повторяемость 1,0 мкм. Совместим с приёмниками OMI и OMR.
Почему OMP40-2 чаще всего выбирают
- Диаметр 40 мм вписывается в большинство стандартных шпинделей BT40/SK40 без переходников
- Оптическая передача надёжнее радио в насыщенных металлической стружкой рабочих зонах небольших станков
- Простая установка – совместим с приёмниками OMI-2 и OMR, которые часто уже есть на станке
- Диаметр 40 мм и длина 50 мм – самый компактный корпус в линейке шпиндельных датчиков Renishaw
Когда OMP40-2 подойдёт
- Фрезерный ОЦ с рабочей зоной до ~800 × 500 мм
- Производство средних и мелких деталей: корпуса, фланцы, кронштейны
- Нужна привязка детали и внутрицикловой контроль без сложной радиосреды
- Первый щуп на станке без установленной измерительной системы
Когда OMP40-2 не подойдёт
Оптическая передача требует прямой видимости между датчиком и приёмником. Для 5-осевых станков, где шпиндель вращается на большие углы, и для больших рабочих зон (свыше 1200 мм) лучше подходят RMP60 QE или OMP60.

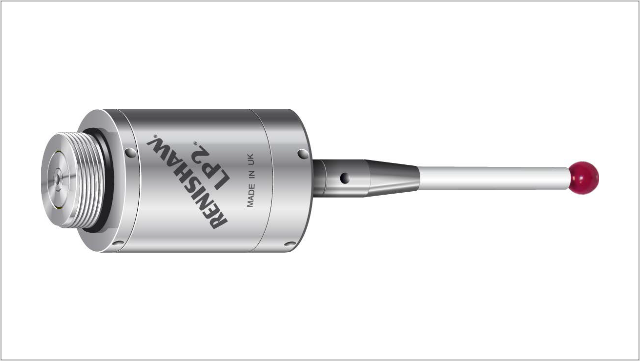

LP2DD – самый доступный
LP2DD – исполнение базового проводного шпиндельного датчика Renishaw с двойной диафрагмой (Double Diaphragm). Там, где нет радиоканала и стоит задача минимизации стоимости системы, LP2DD закрывает задачу надёжно и по минимальной цене. Двойная диафрагма обеспечивает работу в потоке СОЖ с частицами.
Проводной контактный датчик для шпинделя с двойной диафрагмой – для эксплуатации в жёстких условиях потока охлаждающей жидкости с частицами. Повторяемость 1,0 мкм. Совместим как механизм с OMP40M, OMP60M, RMP40M, RMP60M.
Для чего подходит LP2DD
- Станки с кабельной проводкой через шпиндель и агрессивной СОЖ в рабочей зоне
- Модернизация: есть оптический интерфейс OMI или OMR – LP2DD подключается как сменная механическая часть без замены приёмника
- Производства с потоком охлаждающей жидкости с металлическими частицами, где стандартный LP2 дал бы ложные срабатывания
LP2 часто используют совместно с OMP60M или RMP60M: сам механизм датчика LP2DD, а передача сигнала идёт через модульную оптическую или радиосистему нового поколения. Это даёт гибкость при обновлении – меняют только механику, не заменяя приёмник.

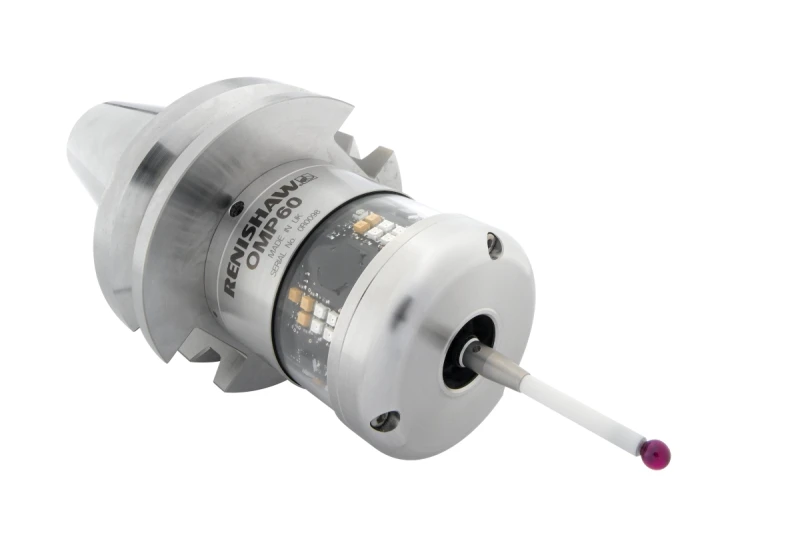

OMP60 – самый универсальный
OMP60 – компактный 3D-датчик с оптической передачей для средних и больших обрабатывающих центров. Его ключевое преимущество перед OMP40-2 – обратная совместимость со всеми существующими оптическими приёмниками Renishaw: от старых традиционных до современных модульных систем.
Компактный триггерный 3D-датчик OMP60 OPT/OPT (LEG) с оптической передачей. Для средних и больших ОЦ. Совместим со всеми оптическими приёмниками Renishaw – позволяет обновить датчик без замены приёмника. Сокращение времени подготовки до 90%.
В чём универсальность OMP60
- Работает со старыми приёмниками – не нужно заменять OMR или OMI-2 при переходе на новый датчик
- Подходит для больших рабочих зон – там где оптика OMP40-2 уже даёт сбои из-за расстояния
- Модульные версии OMP60M – позволяют менять только механику LP2 без переналадки системы
Если на станке уже есть оптический приёмник Renishaw старого поколения и вы хотите обновить только датчик – выбирайте OMP60. Если устанавливаете систему с нуля на малый/средний ОЦ – OMP40-2 зачастую оптимальнее по цене.

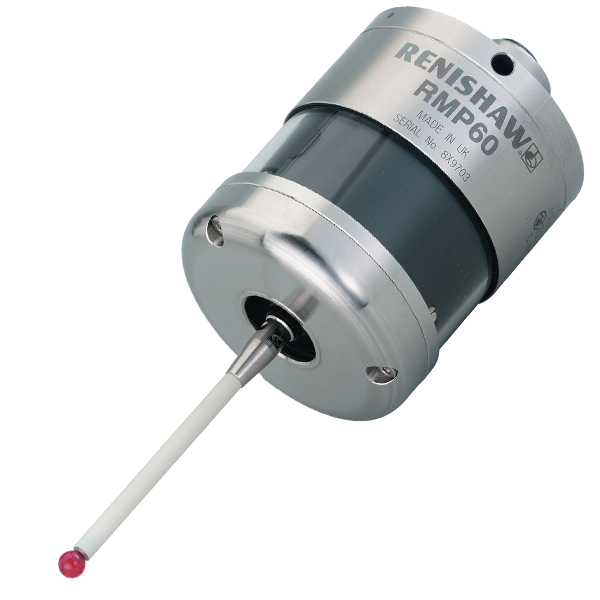

RMP60 QE – лучший беспроводной
RMP60 QE – актуальное поколение беспроводного шпиндельного датчика Renishaw с передачей сигнала по технологии FHSS (частотные скачки в реальном времени) в диапазоне 2,4 ГГц. Буква Q в названии обозначает новый интерфейс RMI-Q с улучшенной помехоустойчивостью. Главное отличие от всей оптической серии – не требует прямой видимости между датчиком и приёмником.
Беспроводной триггерный датчик для шпинделя с интерфейсом RMI-Q. Работает без прямой видимости – для 5-осевых станков, больших ОЦ, горизонтальных обрабатывающих центров с поворотным столом. Повышенная помехоустойчивость по сравнению с предыдущим поколением.
Когда нужен RMP60 QE, а не OMP60
- 5-осевая обработка – шпиндель наклоняется на большие углы, оптика теряет луч
- Горизонтальные ОЦ – поворотный стол закрывает линию видимости
- Большие рабочие зоны свыше 1200 мм по X или Y – оптический сигнал затухает
- Несколько датчиков в одной зоне – можно назначить разные FHSS-каналы без помех
FHSS устойчив к помехам Wi-Fi и Bluetooth. Интерфейс RMI-Q в RMP60 QE более помехоустойчив по сравнению с предыдущим поколением RMI – актуально для производств с насыщенной беспроводной инфраструктурой.

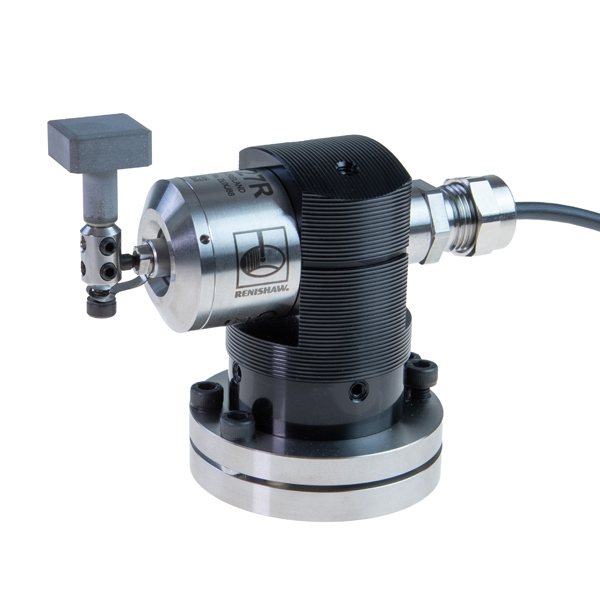

TS27R – для привязки инструмента на фрезерном ОЦ
TS27R – самый распространённый инструментальный датчик Renishaw для фрезерных обрабатывающих центров. Устанавливается стационарно на стол станка или в специальный отсек в рабочей зоне. Инструмент подводится к датчику шпинделем, система автоматически замеряет длину и диаметр и записывает в таблицу коррекций ЧПУ. Передача сигнала – проводная через интерфейс HSI, что делает его надёжным и доступным решением без зависимости от радиоканала.
Контактный датчик привязки инструмента для фрезерных ОЦ с проводным интерфейсом HSI. Устанавливается на стол станка. Измеряет длину и диаметр инструмента, обнаруживает поломку. Доступен с дисковым или квадратным стилусом. Компактная и проверенная конструкция.
Что даёт TS27R в производстве
- Автоматическая привязка – длина и диаметр инструмента записываются в таблицу коррекций без ручного ввода оператора
- Обнаружение поломки – после смены инструмента цикл проверяет, что новый инструмент не короче допуска
- Проводная надёжность – нет зависимости от радиоканала и заряда батарей; HSI-интерфейс работает стабильно в любой производственной среде
- Простая интеграция – TS27R поддерживается циклами Renishaw для большинства стоек ЧПУ: Fanuc, Siemens, Heidenhain, Mitsubishi
TS27R для фрезерного ОЦ + OMP40-2 или OMP60 в шпинделе – это полный комплект измерения детали и инструмента. TS27R закрывает привязку инструмента, шпиндельный датчик – привязку и контроль детали.
OMP600 – для крупных станков
OMP600 – оптическая система для тяжёлых и крупных обрабатывающих центров с повторяемостью 0,25 мкм – в четыре раза выше стандарта серии. Датчик разрабатывался для случаев, когда на дорогостоящей детали недопустимо даже минимальное отклонение от номинала.
Высокоточная оптическая система для крупных и тяжёлых обрабатывающих центров. Повторяемость 0,25 мкм. Для аэрокосмических, энергетических и оборонных производств с жёсткими допусками на крупных деталях.
Для каких производств оправдан OMP600
- Аэрокосмос – детали из титана и жаропрочных сплавов с допусками ±0,01 мм и жёстче
- Энергетическое машиностроение – турбинные лопатки, крупные корпусные детали
- Тяжёлое машиностроение – когда стоимость детали несопоставима со стоимостью самого датчика
- Крупногабаритные станки с рабочей зоной более 2000 мм по одной из осей
Правила выбора: когда какой датчик подходит
Ни одна модель Renishaw не является «лучшей» в абсолюте – каждая оптимальна для своей задачи. Выбор строится на трёх шагах.
Шаг 1 – определите тип передачи сигнала
Это важнее конкретной модели. Оптика (OMP-серия) надёжнее и дешевле там, где есть прямая видимость между датчиком и приёмником. Радио (RMP-серия) – единственный вариант для 5-осевых станков и больших рабочих зон.
- Прямая видимость есть, рабочая зона до ~1200 мм → оптика OMP
- 5-осевой станок, горизонтальный ОЦ, зона свыше 1200 мм → радио RMP60 QE
- Нет бюджета на приёмник, есть кабельный интерфейс, агрессивная СОЖ → LP2DD
Шаг 2 – выберите точность и размер
- Стандартные допуски ±0,01–0,05 мм, малый/средний ОЦ → OMP40-2
- Есть старый приёмник Renishaw, нужна замена датчика → OMP60
- Жёсткие допуски ±0,005 мм и жёстче, крупный станок → OMP600
Шаг 3 – добавьте привязку инструмента при необходимости
Если нужно автоматически замерять длину и диаметр инструментов на фрезерном ОЦ – добавьте TS27R на стол. Подключается через проводной интерфейс HSI, поддерживается стандартными циклами Renishaw на всех основных стойках ЧПУ.
Итоговая матрица выбора
| Ситуация | Рекомендуемая модель |
|---|---|
| Первый щуп, небольшой ОЦ, ничего нет | OMP40-2 + OMI-2 |
| Замена старого датчика, приёмник уже есть | OMP60 |
| 5-осевой ОЦ, нужно без прямой видимости | RMP60 QE + RMI-Q |
| Фрезерный ОЦ, нужна привязка инструмента | TS27R + HSI |
| Полный комплект: деталь + инструмент, фрезерный ОЦ | OMP40-2 + TS27R |
| Минимальный бюджет, СОЖ с частицами | LP2DD |
| Крупный станок, допуски жёстче ±0,005 мм | OMP600 |
Часто задаваемые вопросы
Чем отличается оптическая передача от радиопередачи в щупах Renishaw?
Оптическая передача (OMP-серия) работает через инфракрасный луч – требует прямой видимости, надёжна в сложных электромагнитных средах. Радиопередача (RMP-серия, FHSS) не требует прямой видимости и работает при любом положении шпинделя – незаменима для 5-осевых станков. По точности обе технологии дают повторяемость 1,0 мкм.
Можно ли установить OMP60 вместо OMP40-2 без замены приёмника?
Да – именно в этом состоит главное преимущество OMP60. Он совместим со всеми существующими оптическими приёмниками Renishaw, включая старые модели OMR и OMI. Если на станке уже есть оптический приёмник, OMP60 подключается без дополнительного оборудования.
Что такое FHSS и почему это важно для RMP60 QE?
FHSS (Frequency Hopping Spread Spectrum) – технология передачи с частотными скачками в реальном времени. Сигнал постоянно меняет частоту в диапазоне 2,403–2,481 ГГц, что делает его устойчивым к помехам от Wi-Fi, Bluetooth и другого беспроводного оборудования. Буква Q в названии RMP60 QE означает обновлённый интерфейс RMI-Q с улучшенной помехоустойчивостью по сравнению с предыдущим поколением.
Какие хвостовики поддерживают датчики Renishaw?
Все шпиндельные датчики Renishaw доступны под основные стандарты: BT30/40/50, SK40/50, HSK-A40/A63/A100, Capto CM4/CM5/CM6, а также специальные варианты для токарных станков. При заказе обязательно указывайте тип шпинделя – это влияет на артикул и стоимость.
В чём разница между TS27R с квадратным и дисковым стилусом?
Квадратный стилус (TS27R) обеспечивает стандартное измерение инструментов с нормальным торцом. Дисковый стилус (TS27R с дисковым наконечником) используется для измерения инструментов с большим диаметром или нестандартной геометрией – например, концевых фрез крупного диаметра. При заказе уточняйте тип стилуса под вашу номенклатуру инструмента.
Нужен ли отдельный приёмник для каждого датчика?
Для TS27R отдельный радиоприёмник не нужен – он подключается проводом через интерфейс HSI напрямую к стойке ЧПУ. Для радиодатчиков (RMP60 QE) интерфейс RMI-Q поддерживает несколько датчиков через один приёмник.
Заключение
Измерительный щуп Renishaw – это инвестиция в предсказуемость производства. Оператор, который вручную замеряет деталь и вводит значения в стойку, вносит ошибку в каждый цикл наладки. Датчик делает это один раз, точно, автоматически – и повторяет с повторяемостью 1 мкм.
Выбор конкретной модели зависит от трёх факторов: размера рабочей зоны и конфигурации осей станка, требуемой точности, и наличия уже установленного оборудования Renishaw. Если сомневаетесь – начните с OMP40-2 для среднего ОЦ или OMP60 если нужна обратная совместимость. Для привязки инструмента на фрезерном ОЦ добавьте TS27R. Для 5-осевой обработки сразу смотрите на RMP60 QE.
Если вы подбираете датчики Renishaw или сопутствующие комплектующие, специалисты cnc360.ru помогут выбрать модель под ваш станок, хвостовик и задачу. Полный каталог датчиков Renishaw и щупов Renishaw – на сайте.
