Фрезерный станок — устройство, принцип работы и классификация

Фрезерный станок — устройство, принцип работы и классификация

Обработка заготовок из металла на производстве проходит на фрезерных станках. Расскажем, как они устроены и какие разновидности существуют.

6578
(1)

Обработка заготовок из металла на производстве проходит на фрезерных станках. Расскажем, как они устроены и какие разновидности существуют.

Содержание:

  1. Назначение и устройство фрезерного станка
  2. Как работает фрезерный станок
  3. Классификация фрезерных станков

Назначение и устройство фрезерного станка

Фрезерный станок предназначен для обработки металлических заготовок. При помощи фрезы из них вырезают необходимые детали. Контуры могут быть криволинейными, а размеры самыми разнообразными.

У каждой модели есть свои конструктивные особенности, но эти общие элементы присутствуют в любом станке этой группы:

  • Цельнолитое чугунное основание гарантирует устойчивость станку. Отработанная охлаждающая жидкость скапливается в специальном корыте, а свежая подается специальным насосом.
  • Сварная или литая станина из чугуна или стали. Это корпус, который фиксируется болтами к основанию и скрывает некоторые узлы станка внутри, а для некоторых сама становится основанием.
  • Ползун или хобот поддерживает или фиксирует элементы оснастки. Размещается на направляющих станины по горизонтали.
  • Чугунная литая консоль, расположенная на вертикальных направляющих станины отвечает за движение салазок.
  • Салазки устанавливают взаимосвязь между осями координат X и Y во время работы станка. На них размещены направляющие для движения стола.
  • Рабочий стол — на нем в специальных пазах надежно фиксируют заготовку. Движение столу обеспечивают салазки.
  • Шпиндель из закаленной высоколегированный стали удерживает фрезу и приводит ее в движение.
  • Электродвигатели — самый мощный расположен в шпиндельной бабке, остальные на коробке подач и на консоли.

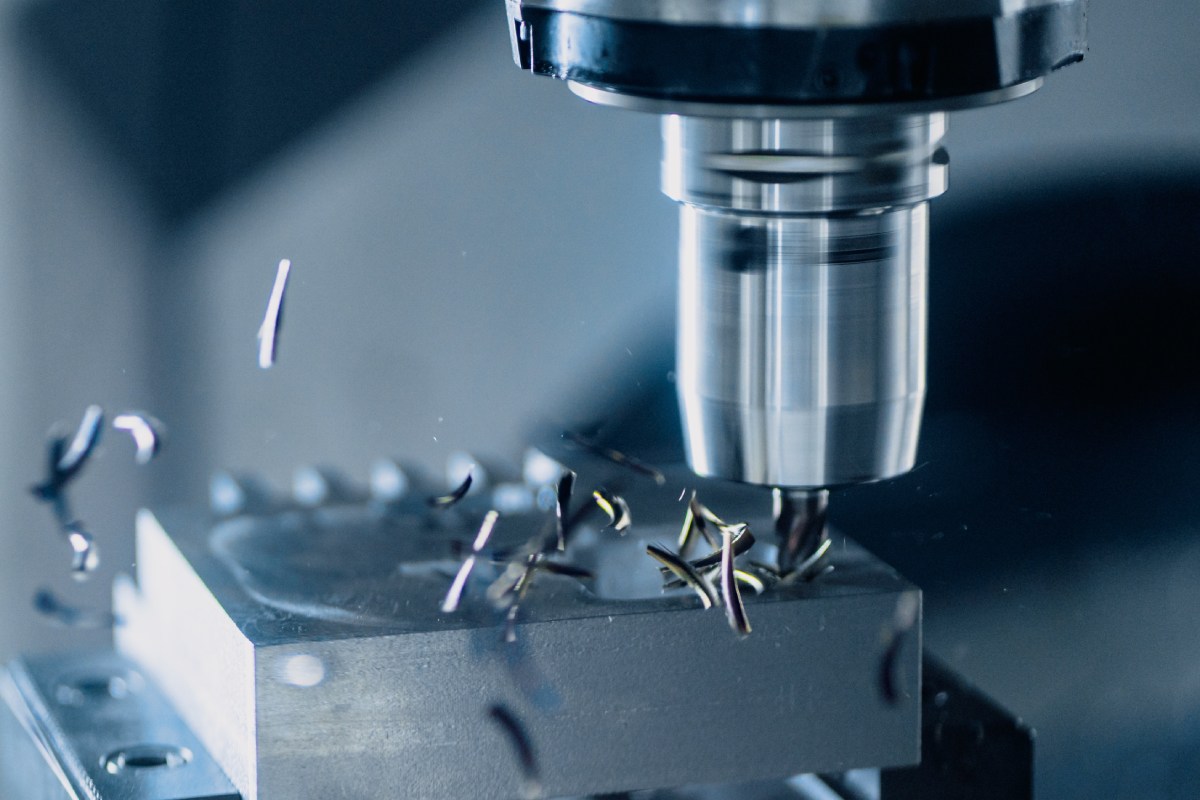

фрезерный станок фото 1

Как работает фрезерный станок

Принцип механической обработки на таком станке прост — специальная фреза срезает с установленной заготовки лишний материал. В результате тщательной обработки получают деталь в строгом соответствии с чертежом.

Для получения хорошего результата важно учитывать:

  • Прочность фрезы должна значительно превосходить прочность заготовки.
  • Профиль фрезы должен соответствовать детали.
  • Скорость обработки зависит от скорости вращения шпинделя.
  • Фиксация заготовки должна быть надежна, а ее движения точны.

Качество детали напрямую зависит от точности работы всех узлов, а значит от класса точности оборудования. Различают пять таких классов.

1

2

3

4

5

Н

П

В

А

С

нормальная точность

повышенная точность

высокая точность

особо высокая точность

мастер-станки особо высокой точности

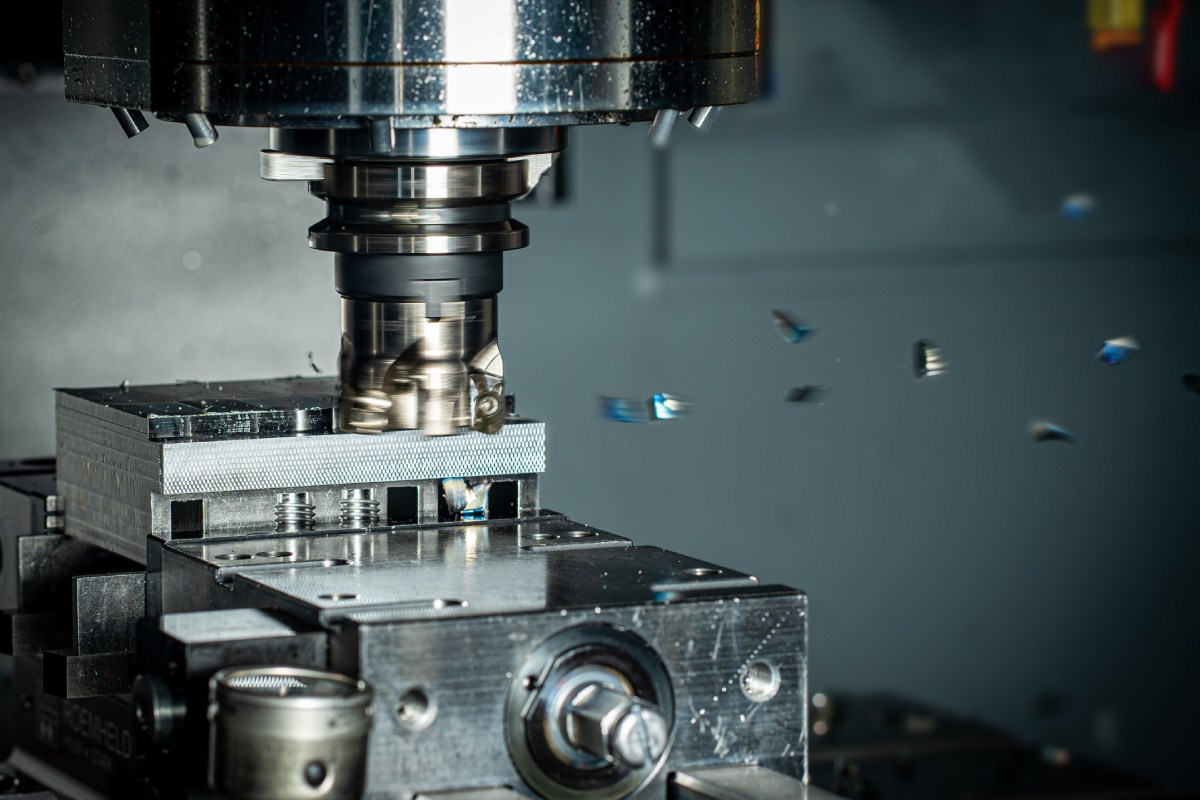

фрезерный станок фото 2

Классификация фрезерных станков

Станки этой группы классифицируют по нескольким признакам в зависимости от конфигурации, области применения, типа управления:

  1. По расположению и направлению движения шпинделя:
    • Горизонтальные — шпиндель размещен в горизонтальной плоскости относительно заготовки.
    • Вертикальные — шпиндель расположен в вертикальной плоскости и двигается только в ней.
    • Комбинированные — универсальную головку можно расположить в любом направлении.
  2. По конструкции:
    • Консольные — рабочий стол зафиксирован на активных консолях, которые допускают движение в трех плоскостях.
    • Бесконсольные — рабочий стол закреплен на станине, движение возможно только по направляющим.
  3. По области применения:
    • Специализированные — копировально-, шпоночно- или продольно-фрезерные.
    • Универсальные — предусматривают возможность выполнения нескольких операций.
  4. По типу управления:
    • Автоматические или с числовым программным управлением — обработка заготовки полностью автоматизирована.
    • Полуавтоматические — часть операций выполняет мастер.
    • С ручным управлением.

Выбирают оборудование исходя из потребностей конкретного производства и особенностей технических процессов.

Компания «Эффективное производство» предлагает промышленное оборудование, комплектующие и оснастку. Мы сотрудничаем с ведущими брендами и продаем только качественную проверенную продукцию. Оставляйте заявку на сайте или звоните нам по телефону.
